Индикатор поля RAKSA-121 позволяет обнаруживать:

• сотовые телефоны стандартов *
  GSM 850 / 900E / 1800 / 1900,
  UMTS 850 / 900 / 1800 / 1900 / 2100,
  CDMA 450 (A-H) / 800 / 1900
  * для локальной версии
  GSM 900E/1800
  UMTS 900/2100
  CDMA 450 (A)
• беспроводные телефоны стандарта DECT
• устройства Bluetooth и Wi-Fi
• беспроводные видеокамеры
• радиопередатчики с аналоговой модуляцией (АМ, ЧМ, ФМ)
• радиопередатчики с цифровой модуляцией и непрерывной несущей (FSK, PSK и др.)
• радиопередатчики с широкополосной модуляцией с полосой до 10 МГц

Индикатор поля RAKSA-121 позволяет обнаруживать:

сотовые телефоны стандартов

GSM 850 / 900E / 1800 / 1900,

UMTS 850 / 900 / 1800 / 1900 / 2100,

CDMA 450 (A-H) / 800 / 1900

для локальной версии

GSM 900E/1800

UMTS 900/2100

CDMA 450 (A)

беспроводные телефоны стандарта DECT
устройства Bluetooth и Wi-Fi
беспроводные видеокамеры
радиопередатчики с аналоговой модуляцией (АМ, ЧМ, ФМ)
радиопередатчики с цифровой модуляцией и непрерывной несущей (FSK, PSK и др.)
радиопередатчики с широкополосной модуляцией с полосой до 10 МГц

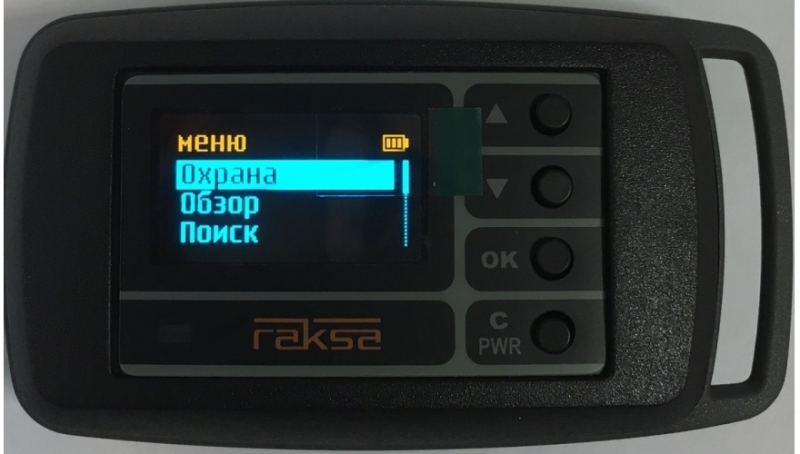

Индикатор поля RAKSA-121 может работать в режимах охраны, обзора, поиска, поиска с вычитанием спектра и мониторинга цифровых сигналов.

Режим охраны

Режим охраны предназначен для постоянного слежения за обнаруженными аналоговыми и цифровыми радиосигналами в автоматическом режиме (без участия оператора) и тревожной сигнализации в случае появления опасного радиосигнала, т.е. радиосигнала с уровнем, превышающим установленный порог. Режим охраны используется в тех случаях, когда первоначально источник опасного радиосигнала отсутствует или не активен. Информация о событиях тревоги сохраняется в журнале.
В режиме охраны для аналоговых сигналов осуществляется вычитание фонового спектра. Это уменьшает влияние стационарных (постоянно присутствующих) мешающих сигналов и помех. Алгоритм адаптации фонового спектра отслеживает медленные изменения уровней этих мешающих сигналов.

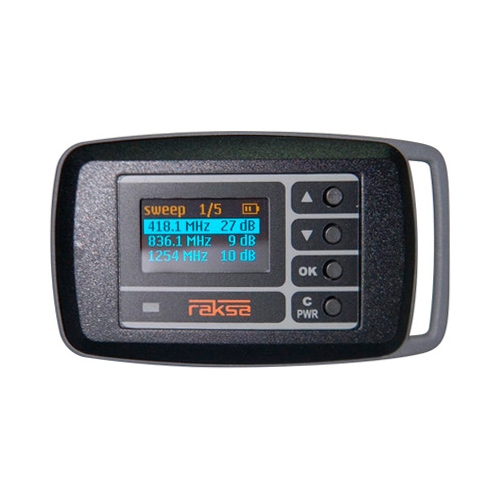

Режим обзора

Режим обзора предназначен для обнаружения аналоговых и цифровых радиосигналов всех типов. В этом режиме на дисплее отображается список всех текущих обнаруженных сигналов, отсортированный по частоте или типу сигнала.

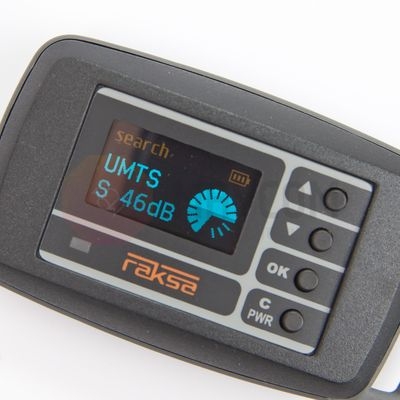

Режим поиска

Режим поиска предназначен для обнаружения и определения местоположения аналоговых и цифровых радиопередатчиков. На дисплее отображается сигнал, имеющий максимальный уровень. Этот режим используется в тех случаях, когда есть возможность перемещения индикатора поля для поиска радиопередатчика.
В режиме поиска для аналогового сигнала реализована световая и звуковая индикация относительного уровня сигнала – по частоте повторения вспышек светодиода можно судить о приближении или удалении от радиопередатчика.

Режим поиска с вычитанием спектра

Режим поиска с вычитанием спектра предназначен для обнаружения и определения местоположения аналоговых радиопередатчиков. Использование этого режима имеет преимущества по сравнению с обычным режимом поиска в случае, если радиопередатчик находится в том же помещении.
В режиме поиска с вычитанием спектра определяется не абсолютный уровень аналоговых сигналов, а относительный – его разница с базовым спектром, который был измерен в начале работы в этом режиме. Известно, что при приближении или удалении от радиопередатчика, который находится внутри помещения, уровень сигнала изменяется сильнее, по сравнению с радиопередатчиком, расположенным вне помещения. Т.к. в режиме поиска с вычитанием спектра индикатор поля селективно реагирует на изменения уровня, то локальные радиопередатчики будут обнаружены с большей вероятностью.
В режиме поиска с вычитанием спектра реализована световая и звуковая индикация относительного уровня сигнала.

Мониторинг цифровых сигналов

Режим мониторинга цифровых сигналов предназначен для обнаружения сигналов сотовых телефонов стандартов GSM900/1800, UMTS(3G), CDMA450, беспроводных телефонов стандарта DECT, устройств Bluetooth, Wi-Fi и прочих импульсных сигналов в диапазоне 2,4 ГГц. В режиме мониторинга цифровых сигналов на дисплее отображается список всех цифровых сигналов и их обнаруженные уровни.

Аудиоконтроль

Аудиоконтроль аналоговых сигналов возможен в режимах обзора, поиска и поиска с вычитанием спектра. При аудиоконтроле осуществляется прослушивание амплитудно-модулированных сигналов через встроенный динамик. Использование аудиоконтроля в некоторых случаях облегчает идентификацию сигналов и позволяет использовать «акустозавязку».
Журнал событий тревоги
В журнале событий тревоги сохраняется информация об опасных радиосигналах, которые были обнаружены в режиме охраны. Максимальное число записей – 200. Если одновременно обнаружены опасные сигналы разных типов, то в журнале сохраняется информация о каждом из них. При просмотре записи на дисплее отображается время появления и исчезновения сигнала, его тип и максимальный уровень.


Технические характеристики :
диапазон принимаемых частот    40-3800 МГц
типовая чувствительность    70 мВ/м
динамический диапазон    50 дБ
ширина полосы пропускания    10 МГц
время полного цикла сканирования    1,5 с
время работы в режиме охраны    4-12 ч.
время работы в остальных режимах    3 ч.
дисплей    OLED, 128 х 64
размеры    77 х 43 х 18 мм
вес    35 г
